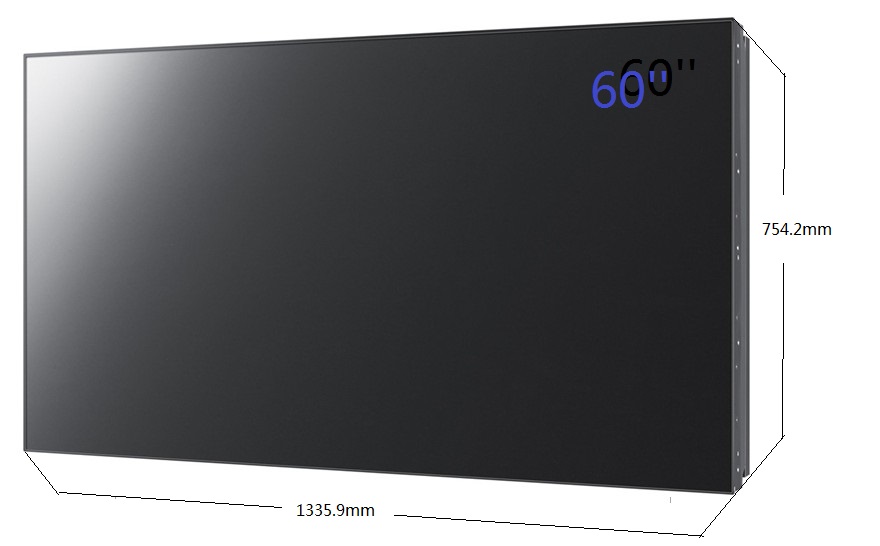

HR60寸拼接单元单屏尺寸图：
（一）60寸液晶拼接屏参数：
| HR60CB 主要技术参数 | |
| 物理分辨率 | 1366（H）× 768（V） |
| 像素间距 | 0.97mm ×0.97mm |
| 屏幕比例 | 16:9 |
| 物理拼缝 | 6.5mm（水平）,6.5mm（垂直）（光学拼缝：7.1mm） |
| 响应时间 | 6ms |
| 亮度 | 500 cd/m2 |
| 对比度 | 4000:1 |
| 可视角度 | 178°（H）/178°（V） |
| 显示色彩 | 16.7M |
| 视频输入 | CVBS（BNC）×2 ，S-Video(Y/C)×1 |
| 电脑信号输入 | VGA×1 |
| 数字输入 | DVI×1，HDMI×1，1080P（1920×1080）向下兼容 |
| 高清输入 | YPbPr×1，1080P（1920×1080）向下兼容 |
| 智能散热系统 | 智能温控风扇、风扇自检功能、节约能耗、减小噪音、降低整机温度，提高整机可靠性 |
|
系统控制方式 |
中英文语言切换、对比度、亮度、清晰度、色饱和度、色调、信号切换、信源浏览、色温调 节、运行状态显示 |
| 宽电压设计 | 100~240V AC |
| 功耗 | 420W |
| 外型尺寸 | 1335.9mm*754.2mm*104.2mm（宽×高×厚） |
| 重量(含包装) | 约 56kg |
| 安装方式 | 挂架（选配）、支架（选配）、机柜（支持） |
| 外壳材质 | 金属外壳，防静电、防磁场、防强电场干扰 |
| 品质标准 | 中国电器产品强制认证（3C） |
| 环保标准 | 所有元器件及包装辅料符合国际环保标准 |
目前小拼缝面板没有60寸LCD，可采用60寸LCD或67寸DLP替代，也可以使用65寸LCD拼接屏。
（二）65寸LCD拼接屏相关参数：
型号： 拼缝 亮度 外观尺寸 分辨率HR-PJ650B35 3.5mm 500d/m² 1432.78*807.82*120 3840*2160
HR-Ps650B35 3.5mm 500d/m² 1432.78*807.82*120 3840*2160
（三）60寸DLP背投屏产品参数:
| 品名 | 60寸 16:9 全高清 DLP |
| 型号 | HR60PH |
| 显示芯片 | 0.7 ±12° DMD |
| 单屏尺寸 | 60"（对角线），1328mm（宽）x 747mm (高) x758mm (厚) |
| 单屏分辨率 | 1920×1080 |
| 屏幕 | 复合玻璃幕（G-UCS） |
| 屏幕接缝 | 根据环境温度<0.2-0.5 |
| 单屏亮度 | 1200ANSI 流明 |
| 对比度 | 2000：1 动态对比度：1500000：1 |
| 屏幕增益 | 3.7db |
| 水平视角 | 170°/160° |
| 垂直视角 | 150°/80° |
| 灯泡规格 | 3X6 18 颗 led 阵列式 RGB－LED 光源 |
| 灯泡寿命 | 80000 小时（LED 光源在节能状态下高达 100000 小时） |
| 拼接缝隙 | 光学拼缝<0.3mm,物理拼缝<0.05mm |
| 显示色彩 | 32 位 |
| 色温 | 3200K/6500K/7500K 另可自定义色温 |
| 防尘设计 | 六级 |
| 噪音 | < 35dB |
| 信号输入 | DVIx2/VGAx2，S 端子 x1，复合视频 x1，5BNCx1 |
| RS232 C:D-Sub9 接口 | |
| 控制端口 | RS485:输入 D-Sub9 接口，输出 D-Sub9 接口 |
| 可选红外遥控 | |
| 维护空间 | 大于 500mm |
| 工作温度 | -10～55℃，建议的最佳工作温度：22±3℃ |
| 工作湿度 | 相对湿度 20～85%，建议的最佳工作湿度：45～60% |
| 外壳接地 | ＜2 欧姆 |
| 功耗 | 130W (ECO)，185W(Normal)，200W(HL) |
| 工作电压 | 220V±5% 50/60Hz |

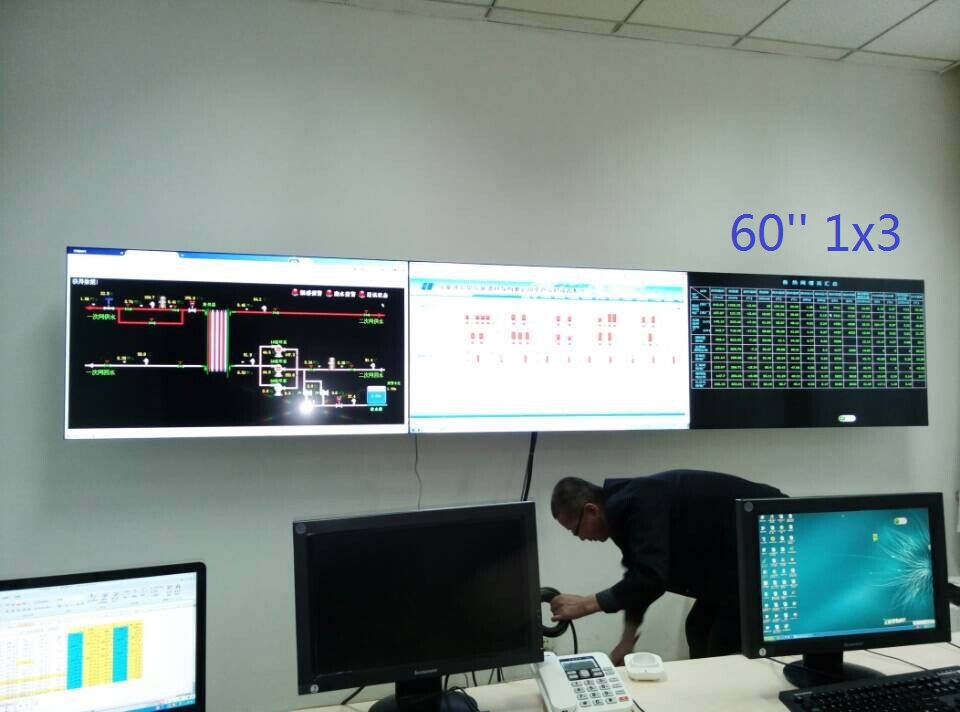

（四）60寸液晶拼接屏案例

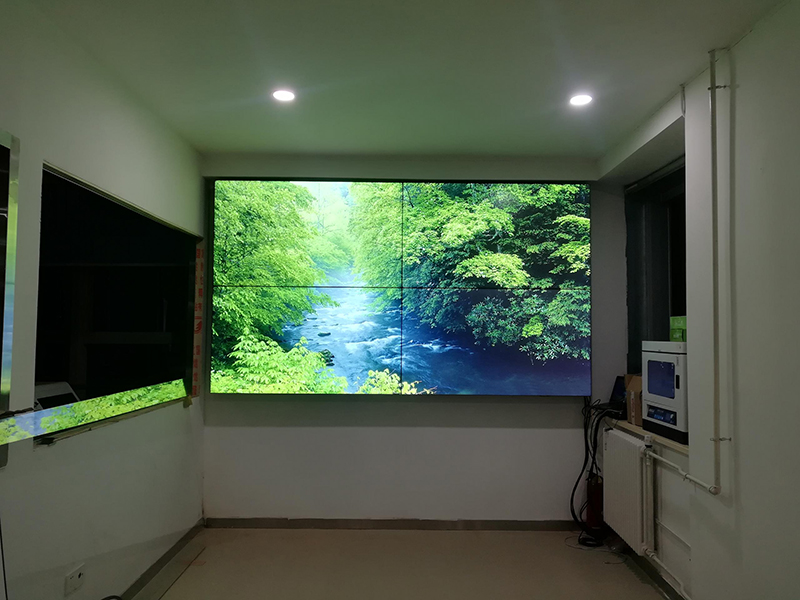

65寸3.5mm2-2案例
从以上两图可看出，小拼缝效果上会好一些。我公司专业各类拼接屏、led显示屏、液晶拼接屏、LED全彩显示屏、led电子显示屏、LED大屏幕。无论在深圳、北京、成都、广州、杭州、上海、重庆、郑州、武汉、苏州均可上门安装。
